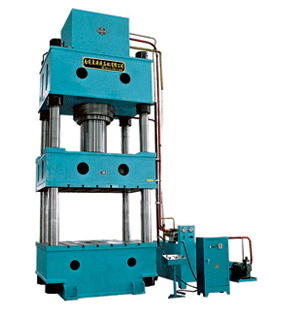

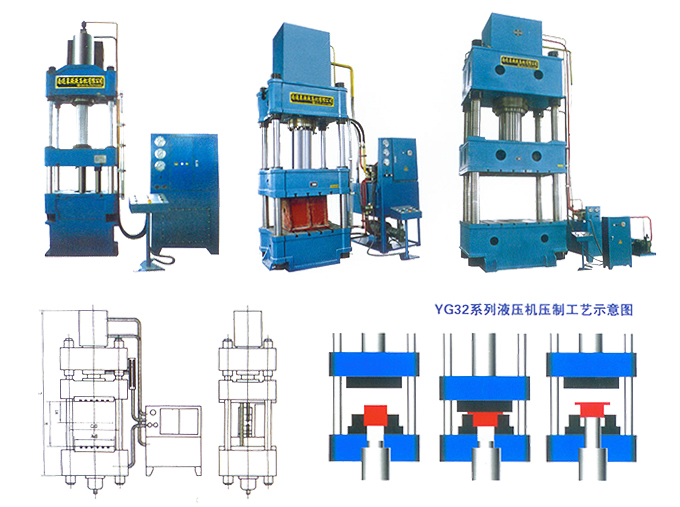

YG32系列四柱通用液压机

性能特点:计算机优化设计,三梁四柱式结构,简单、经济、实用；液压控件采用插装阀集成系统，动作可靠，使用寿命长，液压冲击小，减小了连接管路与泄漏点；独立的电气控件系统，工作可靠，动作直观，维修方便；采用按钮集中控制，具有调整、双手单次循环二种操作方式。可实现定程、定压二种成型工艺，并且具有保压延时等功能;工作压力、行程根据工艺需要在规定范围内可调

适用领域：本系列液压机适用用于金属材料的拉伸、弯曲、翻边、冷挤、冲裁等工艺，还适用于校正、压装、粉末制品、塑料制品以及绝缘材料的压制成型

可选配附件： 冲裁缓冲装置移动工作台光幕安全保护装置油冷却装置打料装置(液压式或机械式) 触摸式工业显示屏模具快速夹紧机构滑块锁紧机构换模用浮动导轨和滚动托架上置式液压系统进口PLC

技术参数：

参数名称		单位	四柱式液压机
参数名称		单位	YG32-40	YG32-63	YG32-100	YG32E-100	YG32-160B	YG32-200A	YG32B-315A
公称力		KN	400	630	1000	1000	1600	2000	3150
回程力		KN	150	250	320	200	320	500	600
顶出力		KN	120	190	190	400	400	400	630
顶出回程力		KN	80	100	100	250	190	190	320
液体最大工作压力		MPa	25	25	25	25	25	25	25
滑块行程		mm	400	400	600	600	700	700	800
顶出行程		mm	150	160	200	200	250	250	300
开口高度		mm	600	700	900	900	1000	1100	1250
滑块行程速度	空程下行	mm/s	50	22	22	120	120	90	100
	工作	mm/s	10	10	14	11	12	12	10
	回程	mm/s	52	50	47	110	100	80	60
工作台尺寸	左右	mm	500	570	720	720	1000	1000	1260
工作台尺寸	前后	mm	460	500	580	580	800	900	1160
机器外形尺寸	左右	mm	1800	2000	2160	2350	2500	2600	3260
	前后	mm	1200	1380	1500	1600	2000	2500	2580
	地面上高度	mm	2600	2760	3160	3230	3360	3800	4300
工作台距地面高		mm	650	680	740	800	470	550	650
电机总功率		KW	4	7.5	7.5	7.5	11	15	15
备注

参数名称	单位	四柱式液压机
参数名称	单位	YG32-400	YG32-500B	YG32-500C	YG32-630	YG32-800	YG32-1000	YG32-1250
公称力	KN	4000	5000	5000	6300	8000	10000	12500
回程力	KN	840	1000	1000	1250	1680	2050	2500
顶出力	KN	630	1000	1000	1000	1600	2000	2000
顶出回程力	KN	320	450	450	450	850	1060	1060
液体最大工作压力	MPa	25	25	25	25	25	25	25
滑块行程	mm	800	900	900	900	900	900	900
顶出行程	mm	300	350	350	350	450	450	450
开口高度	mm	1300	1500	1500	1500	1600	1600	1600
滑块行程速度	空程下行	100	100	100	100	100	80	80
	工作	10	10	10	10	8	8	8
	回程	60	80	80	80	50	50	50
工作台尺寸	左右	1260	1400	2400	1500	1800	2000	2000
工作台尺寸	前后	1200	1400	1400	1500	1600	1800	1800
机器外形尺寸	左右	3260	4630	6580	4800	4800	5200	5200
	前后	2580	2800	3350	3000	4000	4300	4300
	地面上高度	4500	5200	5375	5620	6000	6450	6450
工作台距地面高	mm	650	760	920	860	880	650	650
电机总功率	KW	22	37	37	37	44	60	60
备注

参数名称	单位	四柱式液压机
参数名称	单位	YG32-1600	YG32-2000	YG32-2500	YG32-3000	YG32-3500	YG32-4000	YG32-5000
公称力	KN	16000	20000	25000	30000	35000	40000	50000
回程力	KN	3360	4100	3000	6500	10000	4000	5000
顶出力	KN	2000	2000	400	8000	3150	4000	8000
顶出回程力	KN	1060	1060	1060	1680	1200	1060	1680
液体最大工作压力	MPa	25	25	25	25	25	25	25
滑块行程	mm	1000	1200	900	1200	1200	900	900
顶出行程	mm	300	300	450	450	450	360	350
开口高度	mm	1800	2000	1800	1800	2500	1500	1500
滑块行程速度	空程下行	100	100	100	120	120	100	100
	工作	10	10	10	10	10	8	8
	回程	80	70	60	80	100	60	80
工作台尺寸	左右	2400	2500	2500	4000	4000	12000	12000
工作台尺寸	前后	2000	2000	2380	2500	1500	1600	1600
机器外形尺寸	左右	6500	6500	6600	9000	8000	12100	12100
	前后	4500	4500	4500	4600	2500	3700	3700
	地面上高度	6500	6800	8450	10000	11000	7650	7850
工作台距地面高	mm	700	600	800	800	800	800	800
电机总功率	KW	≈120	≈145	≈145	≈180	≈250	≈350	≈450
备注

参数仅供参考，具体尺寸以出厂实样为准，如有变动不另行通知。
