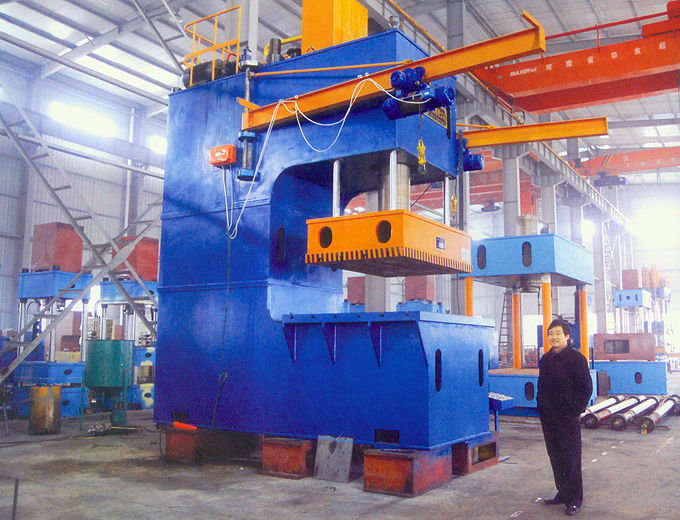

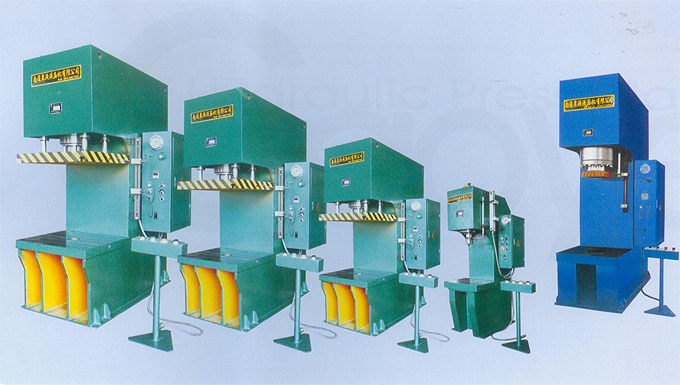

YG41系列单柱液压机




性能特点:本系列单柱式液压机通过计算机优化直立式C型结构设计,刚性好,采用钢板焊接,焊接后通过回火时效处理,确保机身永不变形。液压系统安装于机身内,外型美观,结构紧凑,操作方便。本系列液压机设有独立的液压与电器控制系统,采用按钮集中控制,可实现定程和定压两种成型工艺,机器行程、压力可在规定范围内调节;本压机压头采用四柱导向,具有抗偏载能力。
适用领域:本系列液压机适用于轴类零件、型材等的校正工艺,适用于轴、套类零件的压装以及简单板材零件的拉伸、弯曲、压印、成形、落料等工艺,也可以进行一般粉末、塑料制品的压制。
适用配附件:·校正工作台· 进口PLC· 手动或脚踏操作,悬臂式起吊葫芦。



技术参数:

参数名称

单位

单柱液压机

YG41-6.3

YG41-10

YG41-16

YG41-25

YG41-40

YG41-63

YG41-100

YG41-160

YG41-200

YG41-315

YG41-400

YG41-500

YG41-630
YG41-800

公称力

KN

63

100

160

250

400

630

1000

1600

2000

3150

4000

5000

6300
8000

500液体最大工作压力

MPa

25

25

25

25

25

25

25

25

25

25

25

25

25
25

开口高度

mm

400

500

500

500

700

800

900

1000

1200

1250

1250

1500

1500
1500

滑块行程

mm

250

300

350

350

400

400

500

500

700

800

800

900

900
900

喉深

mm

200

250

300

300

320

320

350

350

450

1200

1300

1500

1500
1500

落料孔径

mm

80

80

100

100

100

150

150

220

220

220

220

220

220
220

滑块行程速度

下行

mm∕s

50

50

50

50

50

50

40

25

90

100

100

100

100
100

回程

mm∕s

100

100

120

120

120

110

100

65

60

65

70

70

70
70

工作台尺寸

左右

mm

360

55

600

600

700

800

800

800

1000

1800

2000

2000

2500
3000

前后

mm

360

430

500

500

550

650

650

700

900

1600

1800

1800

2000
2400

工作台距地面高度

mm

700

710

710

710

600

600

650

650

900

1200

1400

1400

1095
1095

外形尺寸

左右

mm

500

500

650

680

1500∕
800

2100∕
1000

2500∕
1100

2500∕
1180

1600

3200

3500

3500

11000
11000

前后

mm

800

950

1100

1100

1200

1300

1600

1750

2000

4300

4500

5500

8000
8000

高度

mm

1700

1800

1900

2200

2500

2500

2800

2850

3600

5300

5300

6300

7010
7010

电机总功率

KW

2.2

4

4

4

5.5

7.5

7.5

11

15

22

22

37

37
37

备注




























参数仅供参考,具体尺寸以出厂实样为准,如有变动不另行通知。
