YG27(k)系列单动薄板拉伸液压机

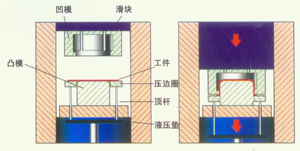

性能特点:计算机优化设计,四柱式结构简单、经济、实用;框架式拉杆预紧结构刚性好,四角八面导轨,导向精度高,抗偏载能力强;液压控制采用插装式集成系统,动作可靠,使用寿命长,液压冲击小,减小了连接管路与泄漏点;采用进口PLC控制的电气系统,结构紧凑,工作灵敏度可靠,使用维修方便。具有调整、手动、半自动三种操作方式,可实现定程和定压两种成型工艺调整。底梁内配有液压垫,通过操作面板的选择,液压垫可以实现有顶出、无顶出和液压垫压边三种工作循环。
适用领域:本系列液压机适用于拉伸、弯曲、成型、冲裁落料、翻边等各种冲压工艺。
特别适用以下领域:.汽车零部件.家用电器.厨房用具. 其它:摩托车,拖拉机,航天,航空等。
可选用配件:.冲裁缓冲装置.移动工作台.光幕安全保护装置.油冷却装置.位移传感装置.触摸式工业显式屏.打料装置(液压式或机械式).模具快速夹紧机构 .模具保护装置.换模用浮动导轨和滚动托架.进口PLC






技术参数:

参数名称

单位

单动薄板拉伸液压机

YG27-63

YG27-100

YG27-160

YG27-200

YG27-315

YG27-500

YG27-630

YG27-800

YG27-1000

YG27-1600

YG27-2000ZL

YG27-2500ZL

公称力

KN

630

1000

1600

2000

3150

5000

6300

8000

10000

16000

20000

15000

液压垫力

KN

400

400

400

630

1000

2000

2000

2400

3200

6000

10000

12500

液体最大工作压力

MPa

25

25

25

25

25

25

25

25

25

25

250

25

滑块行程

mm

500

600

700

700

800

900

900

900

900

1000

100

1000

液压垫最大行程

mm

200

200

250

300

300

350

350

350

350

400

500

550

开口高度

mm

800

900

1000

1100

1250

1500

1500

1500

1800

1800

1500

1500

滑块行程速度

空程下行

mm/s

180

200

120

120

120

100

100

100

120

120

100

100

工作

mm/s

18

14

14

12

10

14

14

14

10

10

10

10

回程

mm/s

120

120

90

90

80

70

70

70

80

80

60

60

工作台尺寸

左右

mm

570

720

1000

1000

1260

2000

2200

2800

3200

3200

6200

6200

前后

mm

500

580

800

900

1200

1500

1600

1800

2000

2200

1400

1400

液压垫尺寸

左右

mm

450

500

600

700

900

1230

1760

2000

2450

2400

5780

5780

前后

mm

400

450

500

600

700

970

900

1000

1400

1500

800

800

电机总功率

KW

7.5

7.5

11

15

22

37

40.5

60

98

205

225

250

备注




























参数仅供参考,具体尺寸以出厂实样为准,如有变动不另行通知。
