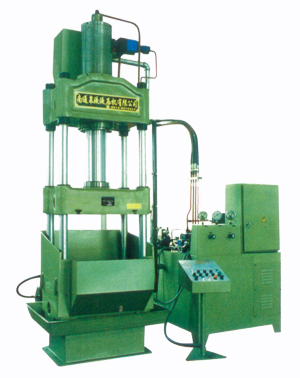

YG98系列水胀液压机



性能特点:本系列液压机由主机、动力机构、电气控制系统、增水缸四大部分组成。主机采用三梁四柱式结构,动力机构由集成阀板及管路连接组成,主机的动作由按钮集中的控制电磁阀。电气控制系统采用进口PLC元件,并控制电磁阀动作的顺序与自锁,同时具有过载保护,短路保护系统。增水缸通过液体能量转换产生水胀力从而达到完成任何模腔的胀型工艺

适用领域:本系列液压机具有水胀成型的独特功能,适用于以不锈钢制品为主的胀型工艺,是保温杯、咖啡壶及汽车胀型件生产的专用设备.

工艺方式:具有定程、定压工艺。

工艺动作:快下、慢下、合模、保压、增压、泄压、开模、取坯。

技术参数:

参数名称

单位

水胀液压机

YG98-63

YG98-100

YG98-200

公称力

KN

630

1000

2000

回程力

KN

140

100

500

液体最大工作压力

MPa

25

25

25

最大注水压力

MPa

40

40

40

推拉缸伸出力

KN

30

30

30

增压缸活塞最大行程

mm

200

200

250

推拉缸最大行程

mm

260

300

400

滑块最大行程

mm

500

600

700

开口高度

mm

1200

1200

1100 ~1300



滑块行程速度

快下

mm/s

120

200

60

慢下

mm/s

20

20

20

回程

mm/s

100

90

90

工作台有效面积

左右

mm

570

720

1000

前后

mm

500

580

900

工作台距地面高

mm

600

630

480

电机总功率

KW

9.7

9.7

19

机器总高度

mm

3100

3800

3950

备注










参数仅供参考,具体尺寸以出厂实样为准,如有变动不另行通知。
